Estaciones de ensamble, inspección y prueba para riel alta presión/

Resumen:

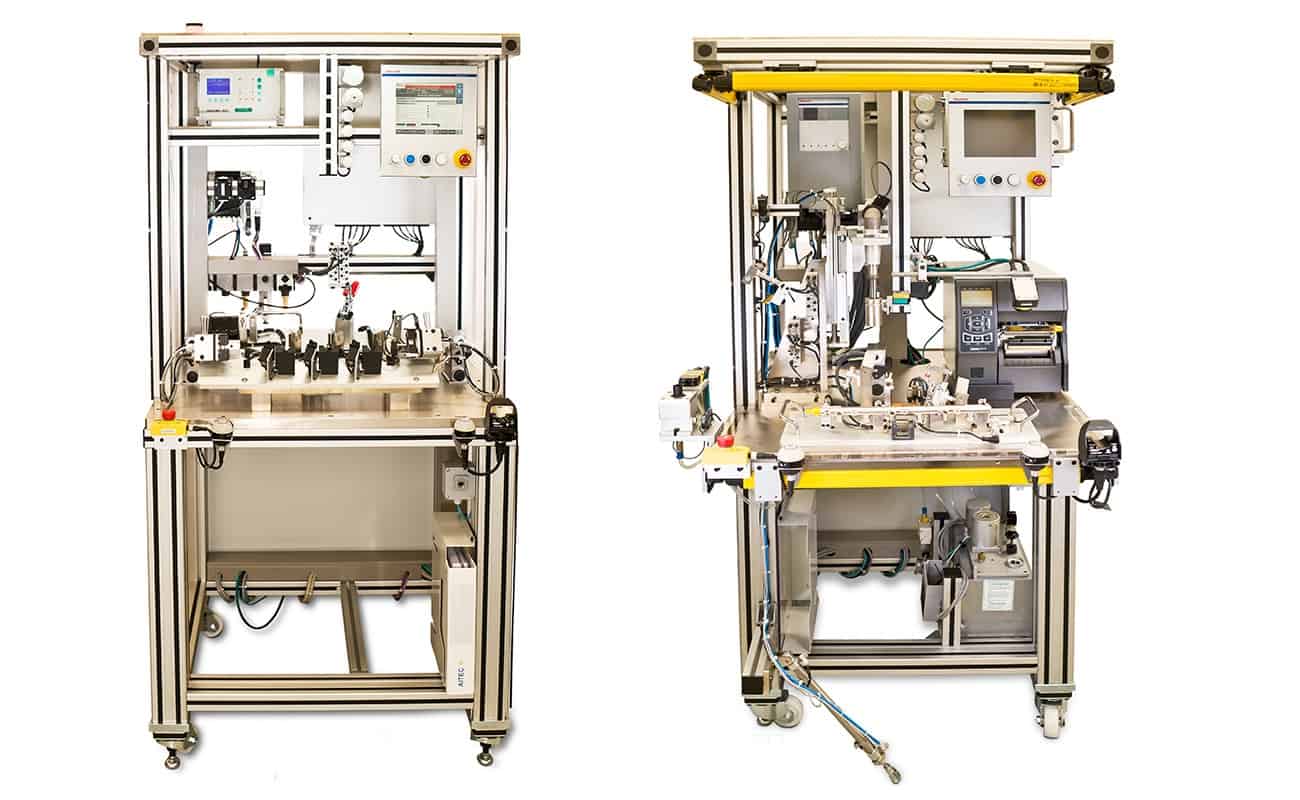

La instalación se conforma por 4 estaciones, manuales y semiautomáticas siendo éstas:/

• Generación de etiqueta. Lubricación de sensor de presión. Atornillado sensor de presión

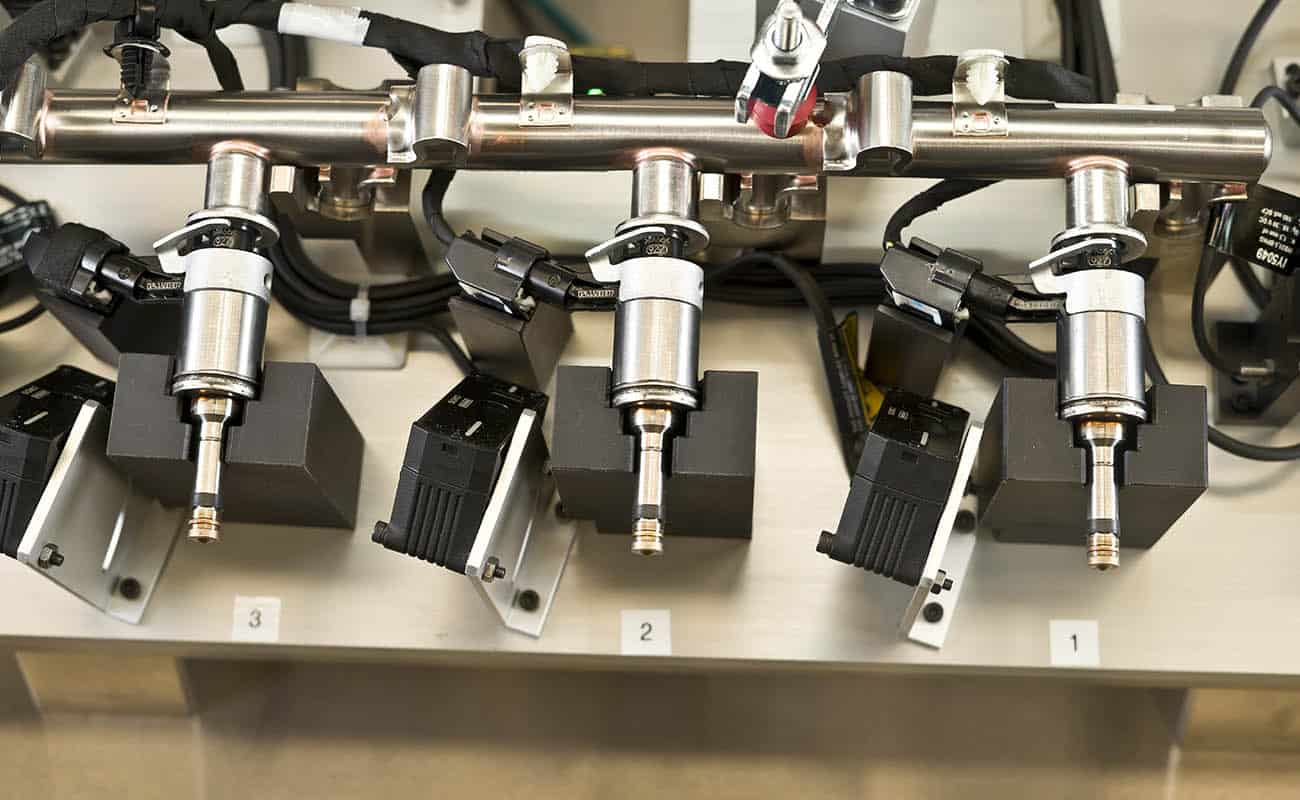

• Lubricación de inyectores. Inserción/prensado de inyectores.
• Montaje de arnés
• Prueba eléctrica. Verificación de calidad de etiqueta.

El equipamiento de instalación se corresponderá con elementos comerciales de los siguientes fabricantes

• Neumática y elementos mecánicos: Festo, Rexroth, SMCSensorización: Balluff, Ifm, Keyence.
• Visión artificial: Cognex
• Automatismos: Rexroth, ATMO
• Periferia: Beckhoff
• Equipos especiales:
  • Atornillador: Rexroth/ Screwdrive: Rexroth
  • Identificación: Cognex, Keyence
  • Impresión: Zebra
  • Lubricación: Trico
• Medida:
  • Fuerza/desplazamiento: Burster
  • Resistencia/continuidad: Resistomat
• Movimiento: Rexroth
  • Armarios eléctricos: Rittal, Hoffman
• Componentes eléctricos:
  • Banner
  • Eaton
  • Murrelectronik
  • Phoenix Contact
  • Verma
  • Weidmuller

A título orientativo, como equipamiento de la instalación se relacionan

• Línea:

• • Baliza de señalización y aviso
  • Elemento luminoso azul (falta de material
  • Elemento luminoso verde (línea Ok)
  • Elemento luminoso naranja (calidad)
  • Elemento luminoso rojo (mantenimiento
  • Elemento luminoso blanco (cambio de catálogo

• Stat005-Stat015:
  • Común:

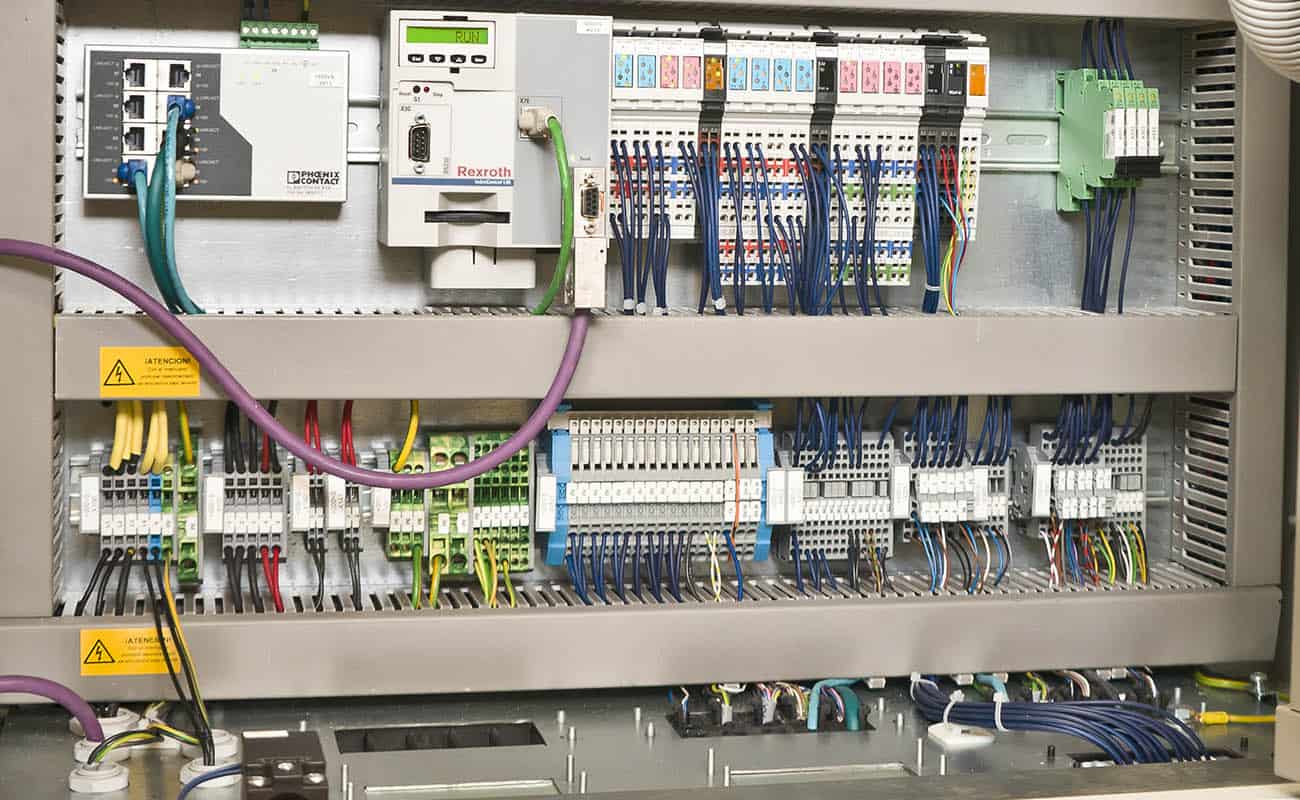

    • Armario eléctrico
      • Interruptor principal
      • Interruptor diferencial
      • Interruptores automáticos
      • Filtro
      • Fuente de alimentación
      • Base de enchufe 16A/250V
    • Material diverso
      • 1 PC de control VPB40.3 Rexroth (licencia OpCon C-PC-PLC-HMI incluida)

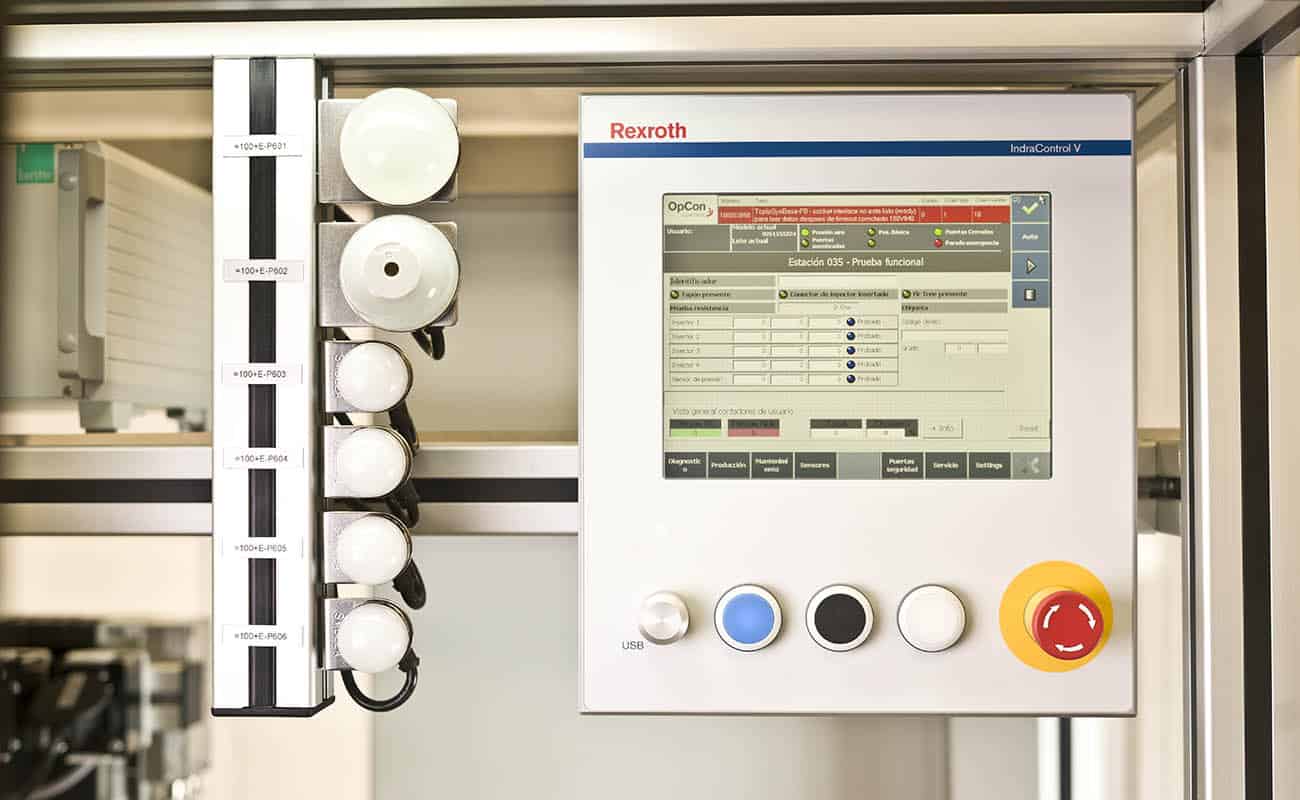

      • 1 Panel táctil VDP40.3 Rexroth
      • 1 Monitor suplementario para visualización por parte de operador de Stat015

• Stat005:
  • 1 Iluminación de leds con interruptor
  • 1 Pulsador de parada de emergencia
  • 1 Pulsador de inicio ciclo
  • 1 Pulsador de reset de fallo
  • 1 Baliza de señalización y aviso
    • Elemento luminoso azul (falta de material
    • Elemento luminoso verde (modo automático
    • Elemento luminoso rojo (fallo)

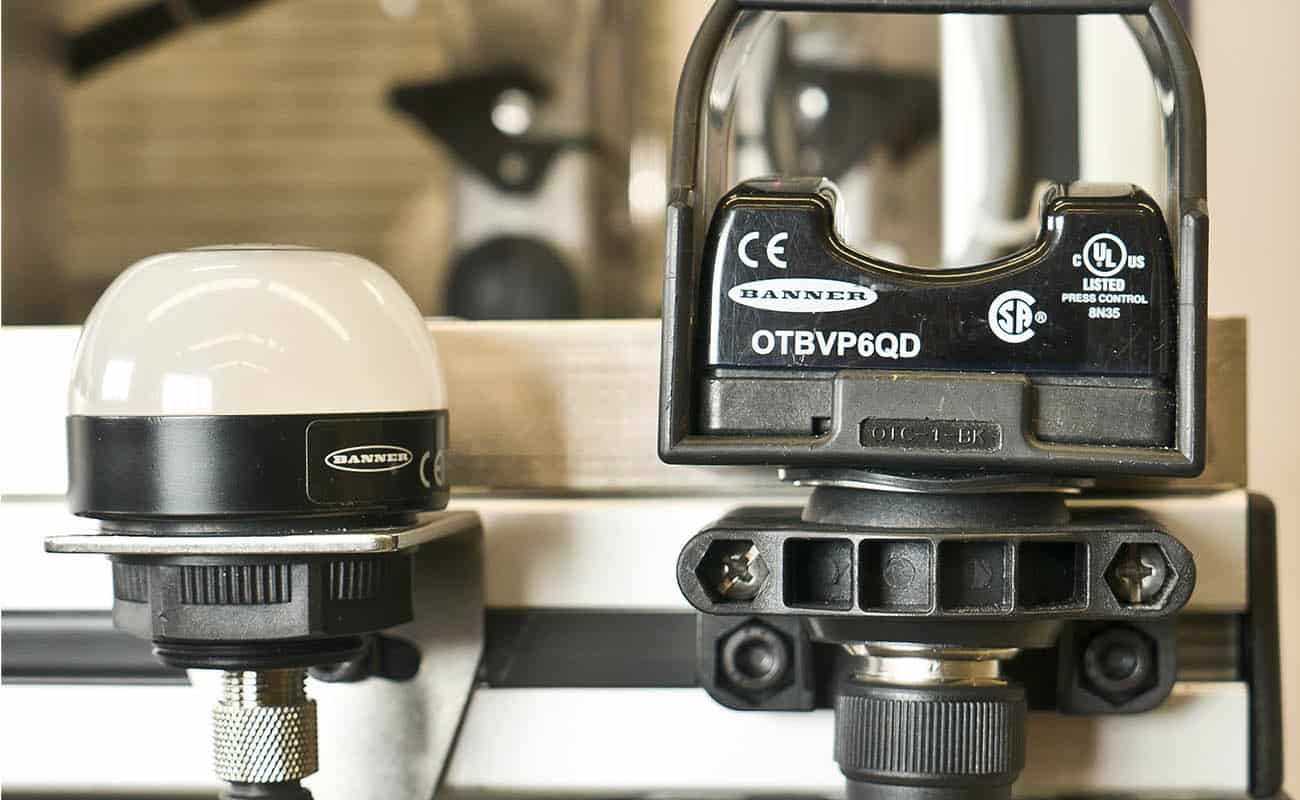

• • 1 Piloto luminoso 3 colores audible (lectura código de barras

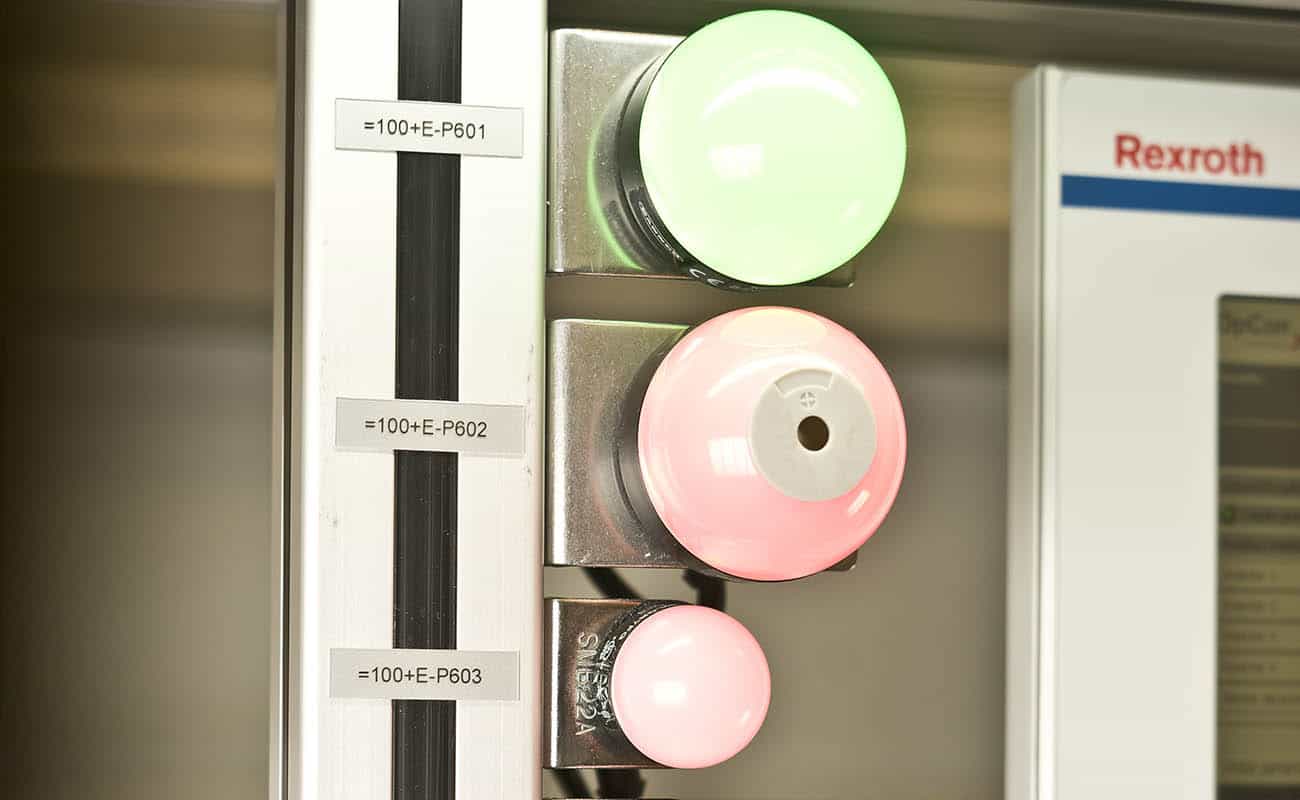

  • 5 Piloto luminoso 3 colores (inspección sensor presión, inspección etiqueta, lubricación, atornillado y proceso
  • 1 Conjunto de barreras de seguridad Keyence
  • 1 Conjunto atornillador Rexroth CS-35x
  • 1 Impresora de etiquetas Zebra ZT-41x
  • 1 Sistema de lectura de código de barras Keyence para etiqueta
  • 1 Sistema de inspección de código datamatrix / OCR Cognex ISM1100 para etiqueta
  • 1 Sistema de identificación de código datamatrix Cognex Dataman 200 para sensor de presión
  • 1 Sistema de lubricación Trico PE-42xx
  • Material diverso (sensores de elementos, barreras de presencia de pieza, etc).

• Stat015:
  • 1 Iluminación de leds con interruptor
  • 1 Pulsador de parada de emergencia
  • 1 Pulsador de inicio ciclo
  • 1 Pulsador de reset de fallo
  • 1 Baliza de señalización y aviso
    • Elemento luminoso azul (falta de material
    • Elemento luminoso verde (modo automático
    • Elemento luminoso rojo (fallo)

• • 1 Piloto luminoso 3 colores audible (lectura código de barras5 Piloto luminoso 3 colores (inspección sensor presión, inspección etiqueta, lubricación, atornillado y proceso
  • 1 Conjunto de barreras de seguridad Keyence

• 1 Plato divisor Weiss con control electrónico
• 1 Conjunto servoprensa Rexroth:
  • 1 Armario eléctrico
  • 1 Convertidor Indradrive
  • 1 Servomotor
  • 1 Guia lineal
  • Material diverso
    • 1 Conjunto de desplazamiento horizontal Rexroth
    • 1 Armario eléctrico
    • 1 Convertidor Indradrive
    • 1 Servomotor
    • Material diverso
      • 1 Sistema de lectura de código de barras Keyence para etiqueta
      • 2 Sistema de identificación de código datamatrix
      • 1 Sistema de lubricación Trico PE-42xx
      • 1 Sistema de supervisión y control de fuerza/desplazamiento Burster Digiforce
      • 1 Equipo de medida 93xx
      • 1 Transductor
      • Material diverso (sensores de elementos, barreras de presencia de pieza, etc

Stat030-Stat035:

• Común:
  • Armario eléctrico
  • Interruptor principal
    • Interruptor diferencial
    • Interruptores automáticos
    • Filtro
    • Fuente de alimentación
    • Base de enchufe 16A/250V

• Material diverso
  • 1 PC de control VPB40.3 Rexroth (licencia OpCon C-PC-PLC-HMI incluida
  • 1 Panel táctil VDP40.3 Rexroth
  • 1 Monitor suplementario para visualización por parte de operador de Stat015

• Stat030:
  • 1 Pulsador de inicio ciclo
  • 1 Pulsador de reset de fallo
  • 1 Sistema de lectura de código de barras Keyence para etiqueta
  • 1 Piloto luminoso 3 colores audible (lectura código de barras
  • 1 Piloto luminoso 3 colores (proceso)
  • Material diverso (sensores de elementos, barreras de presencia de pieza, etc)
• Stat035:
  • 1 Iluminación de leds con interruptor
  • 1 Pulsador de parada de emergencia
  • 1 Pulsador de inicio ciclo
  • 1 Pulsador de reset de fallo
  • 1 Baliza de señalización y aviso
    • Elemento luminoso azul (falta de material
    • Elemento luminoso verde (modo automático
    • Elemento luminoso rojo (fallo

• • 1 Piloto luminoso 3 colores audible (lectura código de barras
  • 3 Piloto luminoso 3 colores (inspección etiqueta, prueba de resistencia/continuidad y proceso
  • 1 Sistema de lectura de código de barras Keyence para etiqueta
  • 1 Sistema de inspección de código datamatrix / OCR Cognex para etiqueta
  • Material diverso (sensores de elementos, barreras de presencia de pieza, etc).
