Estación de prueba final

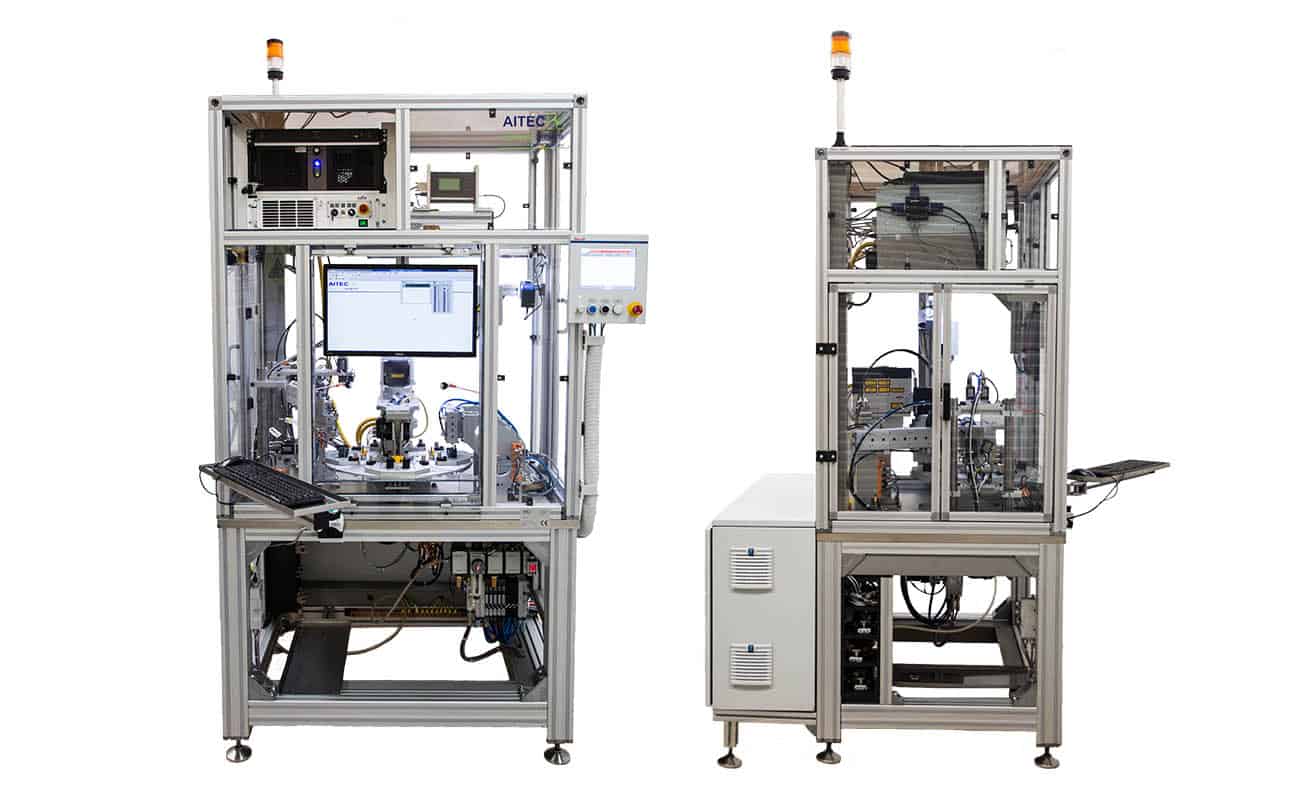

La estación de prueba final se conforma como una estructura independiente realizada en perfil de aluminio sobre la que se disponen los elementos de los siguientes módulos de proceso o unidades funcionales:
- WP1. Carga / descarga de pieza
- WP2. Prueba eléctrica circuito electrónico (número de serie)
- WP3. Marcado láser
- WP4. Inspección de marcado láser
A nivel de control y visualización, la estación se dota de su correspondiente controlador (PLC) y visualizador (HMI).
Módulo de proceso nº 1: WP1. Carga / descarga de pieza
En este módulo se realiza:
- Carga de piezas a nidos de mesa divisora
- Verificación de presencia de piezas en nido
- Descarga de piezas desde los nidos de mesa giratoria
Módulo de proceso nº 2: WP2. Prueba eléctrica circuito electrónico (número de serie)
En este módulo se realiza:
- Contactado de piezas
- Lectura de número de serie
- Seguimiento de estado de pieza a nivel de servidor (MES)
- Prueba eléctrica
- Respaldo de resultados
Módulo de proceso nº 3: WP3. Marcado láser
En este módulo se realiza:
- Seguimiento de estado de pieza a nivel de servidor (MES)
- Marcado de DMC y características
- Respaldo de resultados
El código DCM que se marca en las ECU es un DCM de 5 x 5 mm con 25 caracteres con información de plano.
Módulo de proceso nº 4: WP4. Inspección de marcado láser
En este módulo se realiza:
- Seguimiento de estado de pieza a nivel de servidor (MES)
- Inspección de marcado de DMC y características (OCR)
- Extracción de piezas Nok
- Respaldo de resultados
